Como Testar Diodo com Multímetro – Passo a Passo

O que é um Diodo?

Um diodo é um dispositivo semicondutor que permite que a corrente flua apenas em uma direção. Em polarização direta, ele conduz eletricidade; em polarização inversa, bloqueia a corrente. Diodos defeituosos podem ficar curto - circuitados (sempre conduzindo) ou aberto (não conduzindo em absoluto).

Por que Verificar um Diodo com um Multímetro?

Testar um diodo ajuda a determinar se ele ainda está funcional. As razões comuns incluem solucionar problemas em fontes de alimentação, diagnosticar retificadores, verificar placas de circuito e prevenir danos adicionais por componentes defeituosos.

Ferramentas Necessárias

• Multímetro digital com modo de teste de diodo (preferível)

• Alternativamente, um multímetro com modo de resistência (ohm)

Como Verificar um Diodo com um Multímetro (Passo a Passo)

1. Desligar o Circuito

Sempre desconecte a energia antes de testar. Para maior precisão, remova o diodo do circuito.

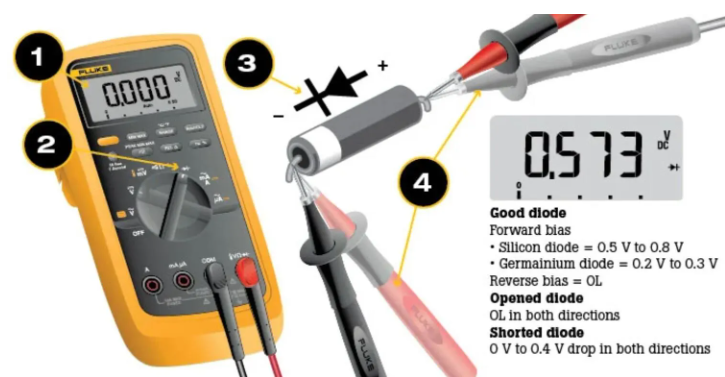

2. Configurar o Multímetro no Modo de Teste de Diodo

Selecione o símbolo do diodo no seu multímetro. Esse modo aplica uma pequena tensão para medir a queda de tensão em polarização direta.

3. Teste de Polarização Direta

• Sonda vermelha: ânodo

• Sonda preta: cátodo (marcado com uma faixa)

• Bom diodo de silício: 0,5V - 0,9V

• Bom diodo Schottky: 0,2V - 0,4V

4. Teste de Polarização Inversa

• Troque as sondas

• Um bom diodo deve mostrar OL (sem condução)

• Se for baixo em ambos os sentidos : curto - circuitado

• Se não houver condução em ambos os sentidos : aberto

5. Opcional: Modo de Ohmímetro

No modo de resistência: polarização direta = baixa resistência; polarização inversa = resistência muito alta.

Resultados Comuns ao Verificar um Diodo

Dicas para Testes Preciso

• Remova pelo menos uma perna do circuito para uma medição precisa.

• Deixe os diodos superaquecidos esfriar antes de testá - los.

• Confira com a folha técnica do fabricante.

• Tome precauções de segurança em circuitos de alta tensão.

Dica: Sempre compare as leituras do diodo com um componente conhecido como bom se você estiver incerto.

Perguntas Frequentes

Qual é a tensão direta normal para um diodo?

Para diodos de silício: 0,5V - 0,9V. Para diodos Schottky: 0,2V - 0,4V.

Como saber se um diodo está defeituoso?

Se mostrar 0V em ambos os sentidos, está curto - circuitado. Se mostrar OL em ambos os sentidos, está aberto.

Posso testar um diodo enquanto ele está soldado em uma placa?

Sim, mas outros componentes podem interferir. Para maior precisão, teste fora do circuito.
