PortugalQual é a Função de um Diodo? Explicado com Exemplos

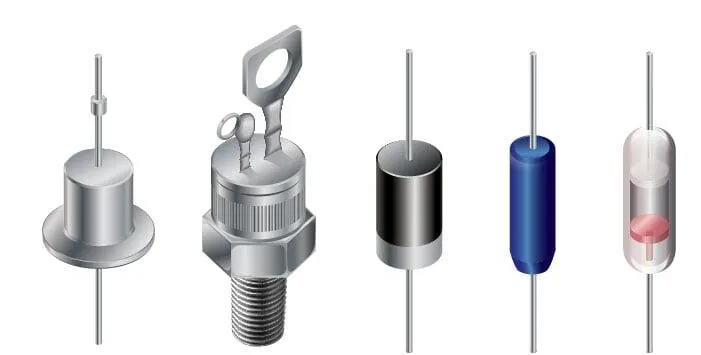

Visão Geral do Diodo
No seu núcleo, a função de um diodo é permitir que a corrente flua em uma direção (polarização direta) e bloqueá - la na outra (polarização inversa). Esse comportamento simples possibilita tarefas-chave em circuitos de potência, sinal e proteção.
O que um Diodo Faz?

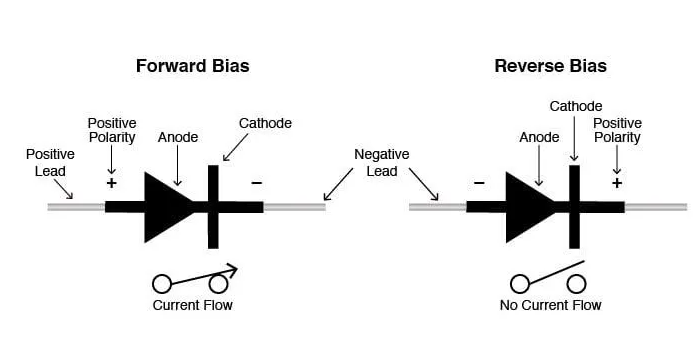

Os diodos têm polaridade, determinada por um ânodo (terminal positivo) e um cátodo (terminal negativo). A maioria dos diodos permite que a corrente flua apenas quando uma tensão positiva é aplicada ao ânodo.
Quando um diodo permite o fluxo de corrente, está em polarização direta. Quando um diodo está em polarização inversa, age como um isolante e não permite que a corrente flua.
Estranho, mas verdade: A seta do símbolo do diodo aponta contra a direção do fluxo de elétrons. A razão é que os engenheiros conceberam o símbolo e seus esquemas mostram a corrente fluindo do lado positivo (+) da fonte de tensão para o negativo (-). É a mesma convenção usada para símbolos de semicondutores que incluem setas — a seta aponta na direção permitida do "fluxo convencional" e contra a direção permitida do fluxo de elétrons.
Principais funções de um diodo
1) Retificação (CA → CC)
Os diodos formam retificadores de meia - onda e em ponte de onda cheia que convertem CA em CC — o coração dos carregadores e fontes de alimentação.
2) Regulação de tensão
Diodos Zener fornecem uma referência estável na ruptura reversa, possibilitando reguladores simples e amortecedores de sobretensão.
3) Proteção contra polaridade reversa
Diodos em série ou em deriva protegem dispositivos se a polaridade da alimentação for acidentalmente invertida, comum em automotivos e adaptadores.
4) Demodulação e detecção de sinal
Diodos de pequeno sinal recuperam o áudio/base de dados da banda base de portadoras RF em rádios e receptores de comunicação.
5) Comutação e mistura de alta velocidade
Schottky ou diodos rápidos lidam com a comutação de alta frequência em fontes de alimentação de comutação (SMPS - Switch - Mode Power Supply) e misturadores RF com perdas mínimas.
6) Emissão e detecção de luz
LEDs emitem luz sob polarização direta; diodos fotoelétricos convertem luz em corrente para detecção e captação de energia.
Tipos comuns de diodos & o que eles fazem
| Tipo de diodo | Função / Uso típico | Notas |
|---|---|---|
| Diodo PN padrão | Retificação, bloqueio de corrente reversa | ~0,6 - 0,7 V queda em polarização direta (Si) |
| Diodo Schottky | Retificação de alta eficiência, comutação rápida | ~0,2 - 0,4 V queda, baixas taxas de tensão reversa |
| Diodo Zener | Referência/regulação de tensão, amortecedor de sobretensão | Opera na região de ruptura reversa |
| Diodo rápido/ultrarápido | SMPS, controladores de motor, retificadores de alta frequência | Curto tempo de recuperação reversa |
| LED (diodo emissor de luz) | Indicadores, displays, iluminação geral | A saída de luz em relação à corrente/temperatura é importante |
| Diodo fotoelétrico | Detecção de luz, comunicações ópticas, células solares | A corrente é proporcional à luz incidente |
| Varator (varicap) | Capacitância controlada por tensão (sintonização RF) | Usado em osciladores controlados por tensão (VCO - Voltage - Controlled Oscillator), laços de controle de fase (PLL - Phase - Locked Loop), filtros RF |
Veja também: Como verificar um diodo com um multímetro · Bases do retificador em ponte · Regulação de tensão com diodo Zener
Por que os diodos importam
Conversão de potência: Permitem adaptadores CA/CC e etapas DC/DC confiáveis.
Proteção e confiabilidade: Protegem contra polaridade reversa e sobretensão.
Efficiência: Dispositivos Schottky e rápidos reduzem perdas em fontes de alimentação modernas.
Integridade do sinal: Crucial na detecção, mistura e terminais frontais RF.
Perguntas Frequentes
Um diodo é um resistor?
Não. Um diodo é um dispositivo semicondutor não linear; sua curva I - V depende da física da junção, não de uma resistência constante.
Um diodo pode aumentar a tensão?
Não sozinho. Diodos podem ser usados em circuitos multiplicadores com capacitores para aumentar a tensão de fontes CA.
O que mais frequentemente falha em diodos?
Sobrecorrente e superaquecimento podem causar junções curtas; tensão reversa excessiva pode causar ruptura e vazamento ou falha aberta.
