PortugalO que é um módulo de controle de potência? Definição, aplicações e benefícios
O que é um módulo de controle de potência?
Um módulo de controle de potência (PCM - Power Control Module) é uma unidade eletrônica integrada que monitora, regula e distribui energia elétrica para várias cargas.
Ele combina a regulação de tensão, o limite de corrente, a proteção e o comutador inteligente para garantir que cada subsistema receba energia estável em condições variadas.
Funções
Regulação de tensão para manter as saídas dentro de tolerâncias estreitas.
Gerenciamento de corrente por meio de limitação, início suave e priorização de carga.
Proteção contra sobretensão, sobrecorrente, curto - circuito, polaridade reversa e eventos térmicos.
Comutação e sequenciamento inteligentes para ligar/desligar de forma segura e coordenada.
Diagnósticos e comunicação (por exemplo, I²C, CAN, UART) para status, telemetria e códigos de falha.
Blocos de construção típicos
Etapas DC/DC (buck, boost, buck - boost) ou terminais frontais AC/DC
Interruptores de potência de lado alto/lado baixo e controladores de porta
Circuitos de medição (tensão, corrente, temperatura)
Controlador/MCU com firmware para políticas e proteção
Gerenciamento térmico (dissipadores de calor, pinos, caminhos de fluxo de ar)
Como funciona um módulo de controle de potência?
O PCM aceita uma ou mais entradas (bateria, adaptador, CA retificado ou barramento DC) e as acondiciona por meio de etapas de conversão. Ele então aloca a potência para trilhos downstream usando regras de política - como prioridade de carga, limites de pico de corrente e recuperação de queda de tensão. Laços de feedback mantêm a regulação enquanto a lógica de proteção isola falhas e registra diagnósticos para manutenção.
Dica: Quando várias cargas com pico de corrente alto começam simultaneamente, uma estratégia de habilitação sequencial no módulo de controle de potência reduz a tensão nas fontes upstream e nos cabos elétricos.
Aplicações
Eletrônica automotiva

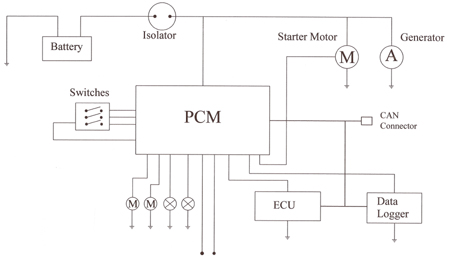

Em veículos, um módulo de controle de potência distribui energia para ECUs, iluminação, sensores de ADAS, infotainment e bombas/ventiladores. Ele coordena com controladores de motor e transmissão, mas permanece focado na integridade e proteção da energia elétrica.
Automação industrial
Controladores, robótica, gabinetes de PLC e ferramentas de processo dependem de PCMs para barramento DC estável, proteção de motor e tempo de parada mínimo por meio de diagnósticos preditivos.
Dispositivos de consumo e IoT
Desde laptops até eletrodomésticos inteligentes, o PCM gerencia perfis de carregamento, consumo em standby e cortes de segurança - estendendo a vida útil da bateria e a segurança do usuário.
Sistemas de energia renovável
Inversores solares e conversores eólicos usam módulos de controle de potência para otimizar a eficiência de conversão, a conformidade com a rede elétrica e o isolamento de falhas.
Benefícios de um módulo de controle de potência
Eficiência energética: alta eficiência de conversão e menores perdas no sistema.
Confia bilidade: robusta proteção e projeto térmico reduzem falhas.
Manutenibilidade: diagnósticos integrados simplificam a solução de problemas e o planejamento de tempo de operação.
Escalabilidade: trilhos e políticas modulares se adaptam a perfis de carga em evolução.
Segurança e conformidade: certificação mais fácil com recursos de proteção integrados.
Lista rápida de seleção
Faixas de entrada/saída: Corresponder tensão e corrente pico/contínua com margem.
Conjunto de proteção: OVP, OCP, OTP, SCP, polaridade reversa; limiares ajustáveis preferidos.
Caminho térmico: Opções de dissipador de calor, área de cobre, fluxo de ar; verificar temperaturas de junção pior caso.
Controle e comunicações: Analógico vs. digital; necessidade de telemetria (I²C/CAN/UART) e registro.
Ambiente: Temperatura, vibração, entrada (por exemplo, classificações IP), limites de EMC/EMI.
Conformidade: Automotivo (AEC - Q100/Q200), industrial ou normas de segurança conforme necessário.
Perguntas Frequentes
Um módulo de controle de potência é apenas um regulador de tensão?
Não. Embora a regulação seja central, um PCM adiciona proteção, comutação inteligente, sequenciamento, telemetria e, muitas vezes, orquestração de múltiplos trilhos.
Um PCM pode melhorar a vida útil da bateria?
Sim. Ao otimizar a eficiência de conversão, limitar o pico de corrente e gerenciar estados de sono/standby, um módulo de controle de potência reduz a energia desperdiçada.
Que sinais um PCM pode relatar?
Telemetria típica inclui tensões/correntes de trilho, temperatura, códigos de falha e registros de eventos para manutenção preditiva.
